耐高壓玻璃承受高壓甚至超高壓后，密度和結(jié)構(gòu)會(huì)有變化。大部分耐高壓玻璃在承受1.0×10³MPa壓力后，具有完善的塑性；如果承受更高的壓力，例如（1.0～2.0）×10⁴MPa可能使耐高壓玻璃密度改變。這是由于加高壓后耐高壓玻璃網(wǎng)絡(luò)結(jié)構(gòu)的容積減少，使耐高壓玻璃的密度增大。

例如石英玻璃在承受2.0×10⁴MPa壓力后密度可從2.22g/cm³增至2.61g/cm³,出除壓力后，此密度的增高可在室溫下持久地保存下來，但加熱至幾百度，密度又逐漸趨向于降低，直至恢復(fù)到原來的密度值。

耐高壓玻璃密度的變化幅度與加壓方法、玻璃組成、壓力大小和加壓時(shí)間有關(guān)。

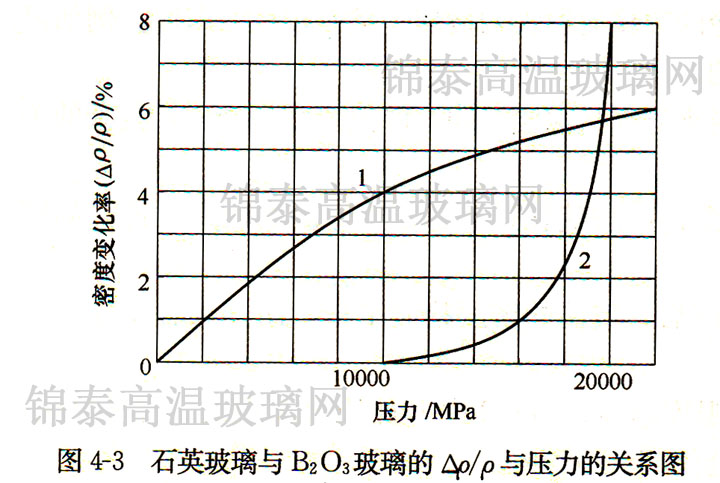

不同加壓方法對(duì)耐高壓玻璃密度的變化也不相同，在不同的加壓方法下石英玻璃的密度變化如圖4-3所示。

從圖4-3可以看出，不同耐高壓玻璃的加壓大小可得到不同的密度變化曲線。當(dāng)加壓2×10⁴MPa時(shí)，石英玻璃密度增加8%；加壓1.0×104MPa時(shí)，B₂O₃玻璃密度增加4%；采用圓板石英玻璃在靜水壓作用下，當(dāng)壓力為1.0×10⁴MPa時(shí)，玻璃密度沒有變化；用粉狀石英玻璃以葉蠟石為壓力媒介做加壓實(shí)驗(yàn)，當(dāng)壓力為1.0×10⁴MPa時(shí)，密度增加4%。

以上文章來源于http://www.gaowenboli.com/news-679.html
